شعاع خمش شلنگ (Bend Radius) و اصول نصب صحیح

چرا شعاع خمش اهمیت دارد؟

یکی از رایج‌ترین دلایل شکست زودرس شلنگ‌های هیدرولیک و صنعتی، نه فشار کاری بیش از حد، بلکه هندسه نادرست نصب و خمش بیش از حد مجاز است. هر شلنگ بر اساس ساختار تقویتی خود (لایه‌های سیم یا الیاف) دارای یک شعاع خمش حداقل مجاز (R min) است؛ خمش تندتر از این مقدار به لایه‌های تقویتی فشار مکانیکی غیرمجاز وارد می‌کند، باعث تضعیف زودهنگام ساختار شلنگ می‌شود و می‌تواند عمر مفید آن را به‌طور محسوسی کاهش دهد یا حتی منجر به پارگی زودرس شود. رعایت این نکته در طراحی و نصب مسیر شلنگ، هزینه به‌مراتب کمتری نسبت به تعویض زودهنگام یا توقف خط تولید دارد.

اصول هندسه صحیح مونتاژ شلنگ

• رعایت شعاع خمش حداقل (R min): مسیر شلنگ باید طوری طراحی شود که در هیچ نقطه‌ای شعاع خمش از حداقل مجاز اعلام‌شده در کاتالوگ فنی هر رده شلنگ کمتر نشود.
• فاصله کافی از اتصال (Enough Distance): نزدیک به هر سرشیلنگی، باید بخشی از طول شلنگ به‌صورت مستقیم باقی بماند (معمولاً حداقل ۱٫۵ برابر قطر شلنگ، یعنی ۱٫۵D) پیش از آنکه خمش شروع شود؛ خمش بلافاصله در نقطه اتصال، تنش مکانیکی زیادی روی فرول و سرشیلنگی وارد می‌کند.
• خمش تنها در یک صفحه: مسیر مونتاژ باید تضمین کند که خمش شلنگ فقط در یک صفحه اتفاق بیفتد؛ پیچش (Torsion) و کشش طولی (Traction) هم‌زمان با خمش باید حذف شود.
• تغییر طول تحت فشار: طول شلنگ ممکن است هنگام تحت فشار قرار گرفتن، بین ۴%- تا ۲%+ تغییر کند؛ طول مونتاژ باید این تغییر را در نظر بگیرد.
• اتصالات آزادگرد (Free Swivelling): در نقاطی که پیچش وجود دارد، از اتصالات آزادگرد استفاده شود تا پیچش به بدنه شلنگ منتقل نشود.

خطاهای رایج نصب و پیامد آن‌ها

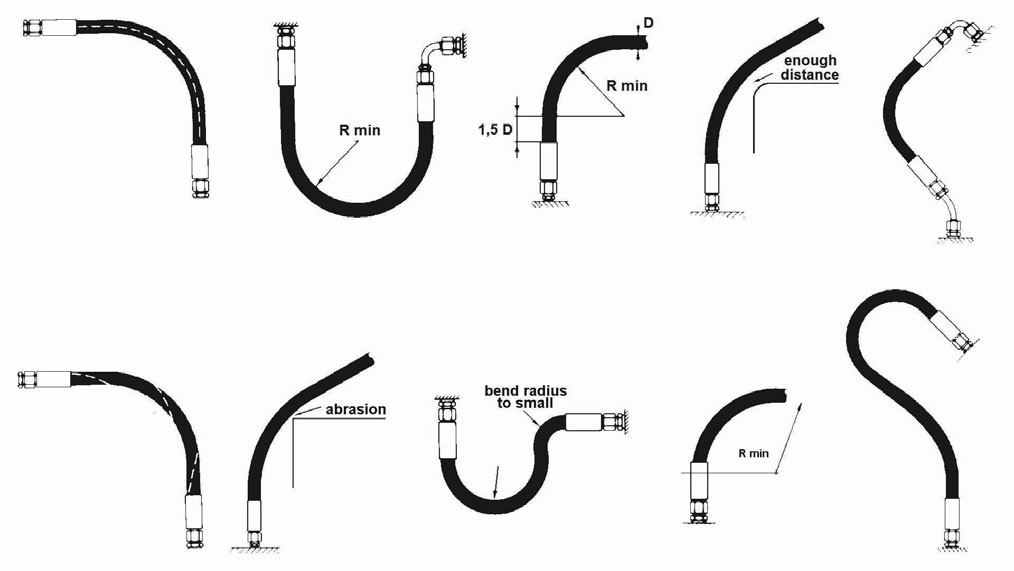

تصویر زیر که برگرفته از راهنمای فنی انتخاب و نصب شلنگ‌های هیدرولیک است، نمونه‌های صحیح (ردیف بالا) و نادرست (ردیف پایین) هندسه مونتاژ را نشان می‌دهد:

سایر عوامل مؤثر در انتخاب و نصب شلنگ

• فشار کاری: فشار کاری شلنگ باید بالاتر از حداکثر فشار عملیاتی سیستم، با احتساب ضربه‌های فشاری لحظه‌ای (Pressure Peaks)، انتخاب شود.
• دما: دمای سیال (چه در حال جریان و چه در توقف تجهیز) و دمای محیط اطراف مسیر شلنگ نباید از حداکثر دمای کاری مجاز رده انتخابی تجاوز کند.
• سازگاری با سیال: سازگاری شیمیایی جنس لوله داخلی شلنگ و کوپلینگ با سیال انتقالی باید پیش از انتخاب نهایی بررسی شود؛ سیالات ناسازگار می‌توانند به آلودگی سیستم و آسیب زودرس منجر شوند.
• کوپلینگ صحیح: از سری کوپلینگ توصیه‌شده برای هر رده شلنگ استفاده و دستورالعمل مونتاژ (کریمپ) رعایت شود؛ کوپلینگ نامناسب می‌تواند به شلنگ آسیب زده و منجر به شکست زودرس شود.
