سرشیلنگی و اتصالات پرسی
اتصالات فلزی برای مونتاژ دائمی دو سر شیلنگهای هیدرولیک.
معرفی محصول
سرشیلنگیها (Hose Fittings) قطعاتی فلزی هستند که با پرسکاری (Crimping) به دو سر شیلنگ هیدرولیک متصل میشوند و مسیر اتصال شیلنگ به تجهیزات یا خط لوله را فراهم میکنند. کیفیت این اتصال مستقیماً بر ایمنی سامانه در فشار کاری اثر دارد. توسعه تجارت سیالات طیف کامل سرشیلنگی و اتصالات پرسی را با متریال استیل ضدزنگ، فولاد کربنی و برنجی بهصورت مستقیم تهیه و وارد میکند و با تجهیزات پرسکاری استاندارد در کارگاه خود مونتاژ مینماید؛ این محصولات تا فشار کاری ۱۵۰۰ بار پوششدهی دارند.
کاربردها
- مونتاژ دائمی دو سر شیلنگهای هیدرولیک فشار بالا
- اتصال شیلنگ به پمپ، سیلندر و شیرآلات هیدرولیک
- ساخت شیلنگهای سفارشی مطابق نقشه پروژه
جنس و رده فشاری
صنایع مصرفکننده
انتخاب بر اساس نوع اتصال
هر یک از استانداردهای اتصال، صفحه اختصاصی خود را با جدول کامل گشتاور مونتاژ و ابعاد مرجع دارد.

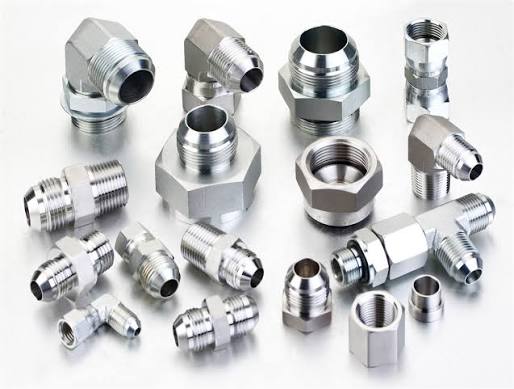

اتصالات JIC 37°
رزوه مخروطی ۳۷ درجه، رایجترین استاندارد اتصال هیدرولیک در صنعت نفت و گاز.

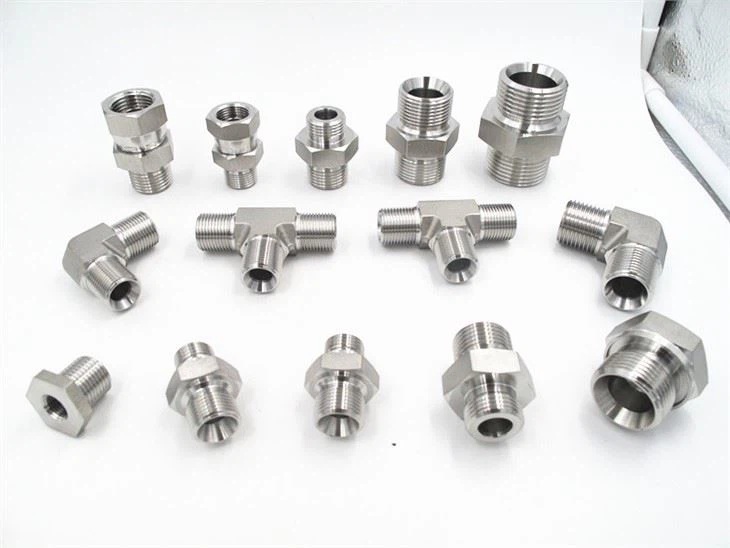

اتصالات BSP
رزوه گاز بریتانیایی، رایج در تجهیزات با طراحی اروپایی.

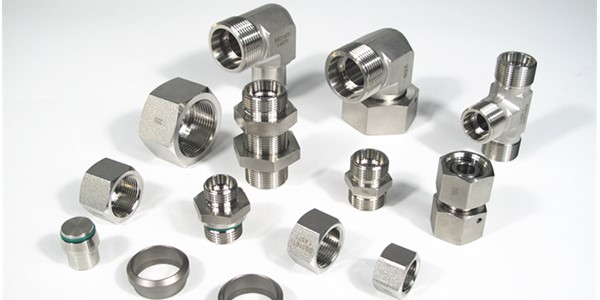

اتصالات متریک ۲۴°
رزوه متریک با مخروط آببندی ۲۴ درجه.

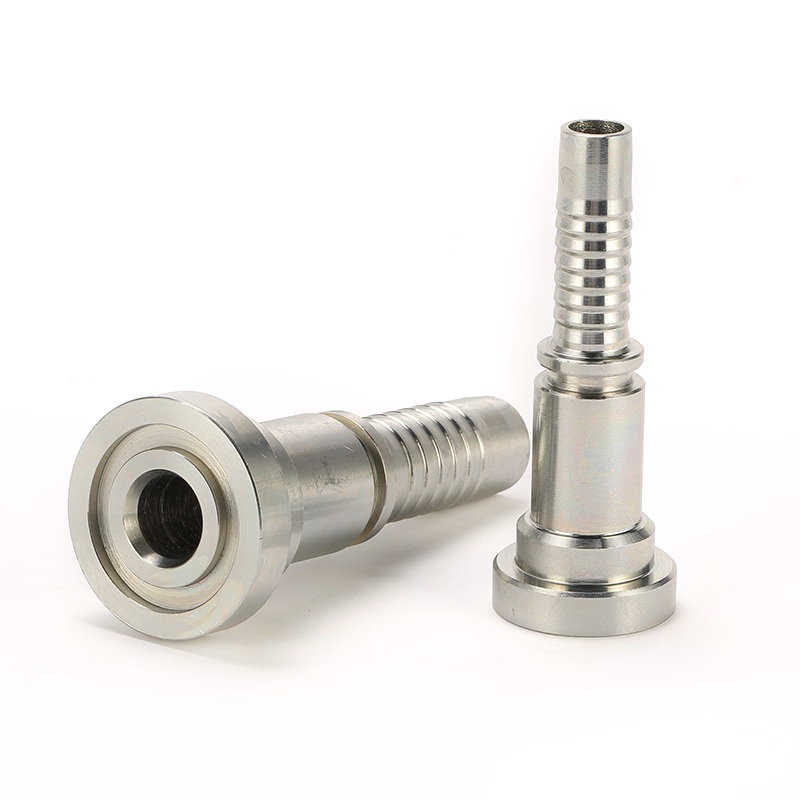

اتصالات ORFS و فلنج Code 61/62
آببندی اورینگ تخت و فلنج متریک برای خطوط فشار بالا.

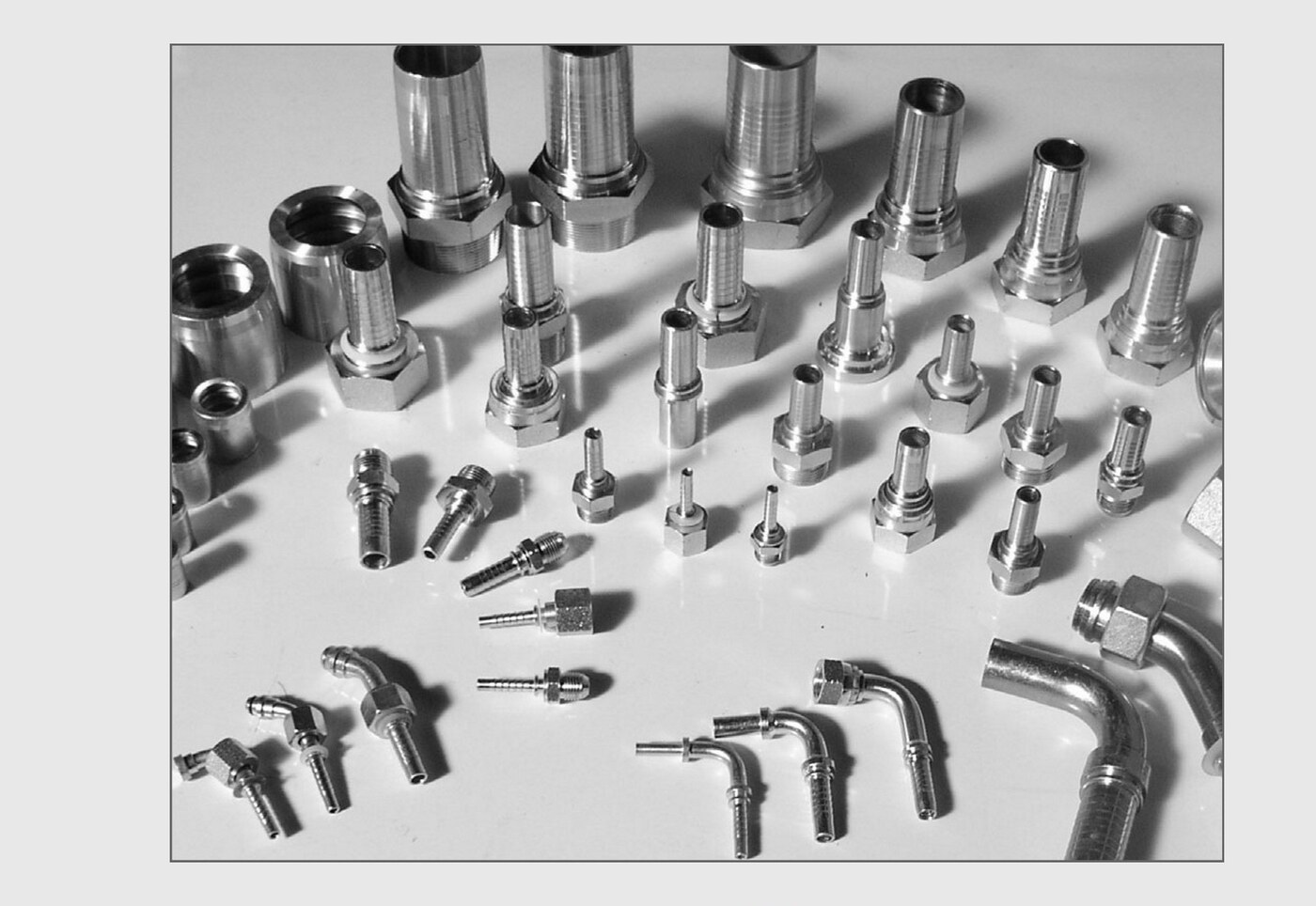

طیف کامل سرشیلنگی و اتصالات پرسی

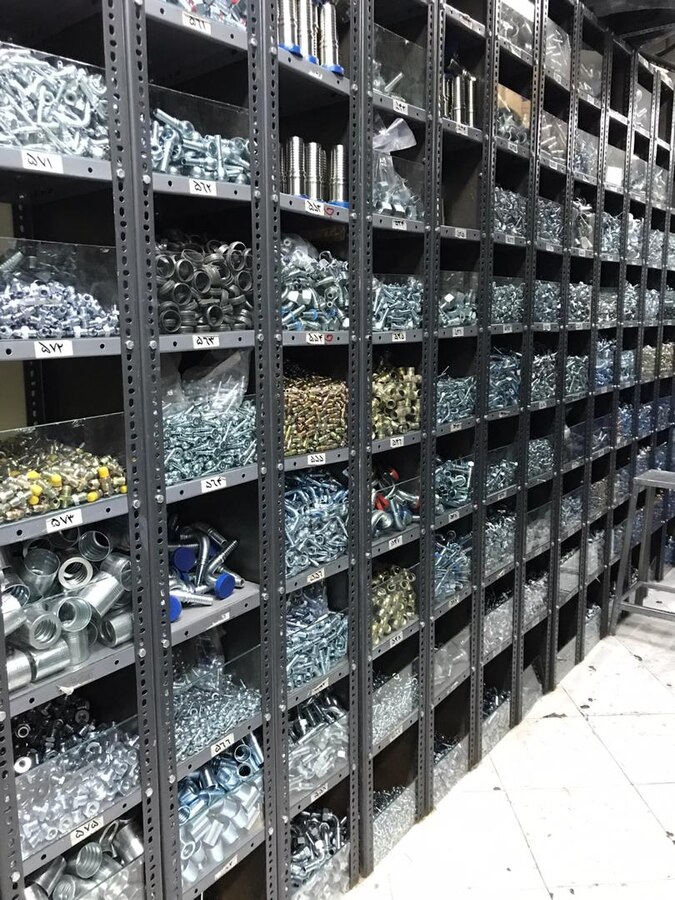

نمونهای از تنوع سرشیلنگی مستقیم، زاویهدار، فرول و اتصالات پرسی موجود در انبار شرکت، مطابق کاتالوگ فنی برند Balfit.
مشخصات فنی کلی
| استاندارد اتصال | JIC 37° (ISO 8434-2 / SAE J516)، متریک 24° (ISO 8434-1 / DIN)، BSP (BS 5200)، NPT (SAE J476) و ORFS (ISO 8434-3) |
|---|---|
| جنس | فولاد کربنی آبکاریشده با روی (Zinc Plated) یا استیل ضدزنگ، بسته به کاربرد و محیط عملیاتی |
| محدوده سایز | از Dash -4 (۱/۴ اینچ) تا Dash -32 (۲ اینچ) |
| گشتاور مونتاژ | مطابق جدول گشتاور استاندارد هر سایز و نوع اتصال (۱۱ تا ۲۰۸ نیوتنمتر بسته به نوع و سایز) |
| روش مونتاژ | پرسکاری (Crimping) با تجهیزات استاندارد |
| کنترل کیفیت | بازرسی ابعادی و آببندی پیش از تحویل |
جدول تبدیل شیلنگ به فرول (Hose vs Ferrule)
جدول زیر کد فرول متناظر با هر رده شیلنگ (بر اساس استاندارد SAE/EN مربوطه) را به ازای سایزهای رایج (Dash Size) نشان میدهد؛ کد "X" به معنای عدم وجود آن ترکیب سایز/رده در محصولات استاندارد است. این جدول مستقل از نوع رزوه انتهای اتصال (JIC/BSP/متریک/ORFS) است و بر اساس رده شیلنگ تعیین میشود.
| رده شیلنگ | REF | ۱/۴″ (۰۴) | ۵/۱۶″ (۰۵) | ۳/۸″ (۰۶) | ۱/۲″ (۰۸) | ۵/۸″ (۱۰) | ۳/۴″ (۱۲) | ۱″ (۱۶) | ۱٫۱/۴″ (۲۰) | ۱٫۱/۲″ (۲۴) | ۲″ (۳۲) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R3 / 3TE | 10.1220 | 3TE-04 | 3TE-05 | 3TE-06 | 3TE-08 | 3TE-10 | 3TE-12 | 3TE-16 | X | X | X |
| R1T / 1SN | 10.1002 | CNS-04 | CNS-05 | CNS-06 | CNS-08 | CNS-10 | CNS-12 | CNS-16 | CNS-20 | CNS-24 | CNS-32 |
| R2A / 2ST | 10.1003 | CSA-04 | CSA-05 | CSA-06 | CSA-08 | CSA-10 | CSA-12 | CSA-16 | CSA-20 | CSA-24 | CSA-32 |
| R2T / 2SN | 10.1004 | CNS-04 | CNS-05 | CNS-06 | CNS-08 | CNS-10 | CNS-12 | CNS-16 | CNS-20 | CNS-24 | CNS-32 |
| R12 | 10.1012 | X | X | CX06BD | CX08BD | CX10BD | CX12BD | CX16BD | CX20BD | CX24BD | CX32BD |
کاتالوگ فنی
کاتالوگ فنی کامل و جدول تبدیل شیلنگ به فرول برای تمام استانداردهای اتصال از طریق تماس با واحد فروش قابل دریافت است.
درخواست کاتالوگ فنیدرخواست استعلام
این سایت فروشگاه اینترنتی نیست و درخواستی بهصورت خودکار از طریق سایت ثبت نمیشود؛ برای استعلام قیمت مستقیماً با شمارههای زیر تماس بگیرید یا ایمیل بزنید.
رده شیلنگ، سایز، نوع اتصال و تعداد مورد نیاز را از طریق تماس یا ایمیل ارسال کنید.
