کوپلینگ کمپرسوری شیکاگو (Chicago / Claw Coupling)
اتصال سریع چنگکی و متقارن برای خطوط هوای فشرده کمپرسور، آب و مواد فله، بدون نیاز به رزوه مشترک بین دو طرف اتصال.
معرفی محصول

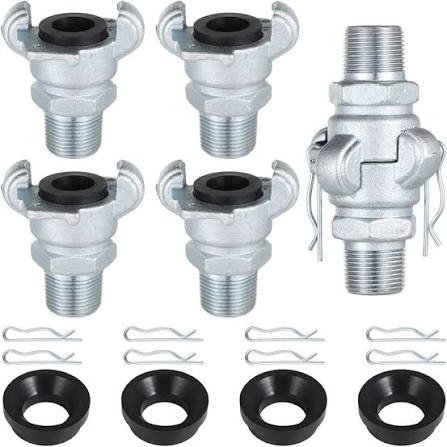

کوپلینگ کمپرسوری شیکاگو (Chicago Coupling)، که با نامهای کوپلینگ چنگکی (Claw Coupling) و کوپلینگ یونیورسال (Universal Coupling) نیز شناخته میشود، یک اتصال سریع مکانیکی است که از دو نیمه کاملاً یکسان و متقارن تشکیل شده و با چرخش ۹۰ درجه دو چنگک قفلشونده، بدون نیاز به رزوه مشترک بین دو طرف اتصال، بسته میشود. تقارن دو نیمه یکی از مزیتهای اصلی این کوپلینگ نسبت به کوپلینگهای نر/ماده رایج است؛ چراکه هر دو نیمه یکساناند و اشتباه در جهت اتصال عملاً رخ نمیدهد. این کوپلینگ عمدتاً برای خطوط هوای فشرده کمپرسور و آب طراحی شده و توسعه تجارت سیالات آن را در کنار سایر کوپلینگهای هیدرولیک و صنعتی تأمین میکند.
کاربردها
- خطوط هوای فشرده کمپرسور در کارگاهها و سایتهای صنعتی
- اتصال شیلنگهای باد به ابزارآلات پنوماتیک سیار (چکش بادی، سندبلاست)
- خطوط موقت آب در پروژههای عمرانی، معدنی و صنعتی
- اتصال سریع شیلنگهای هوا و آب در سایتهای حفاری و پتروشیمی
صنایع مصرفکننده
مشخصات کلی
| نوع عملکرد | اتصال و جداسازی سریع با دو چنگک متقارن (Claw)، با چرخش ۹۰ درجه و بدون رزوه مشترک |
|---|---|
| فشار کاری | PN 10 bar |
| استاندارد ابعادی | DIN 3482 (رزوه نر) / DIN 3483 (رزوه ماده و سرشیلنگی) / DIN 3489 (سهراهی) |
| محدوده سایز | از ۱/۴ اینچ تا ۱٫۱/۴ اینچ |
| واشر آببندی | واشر لاستیکی مشکی مخصوص کوپلینگ چنگکی (Seal for Air) |
راهنمای مدلهای کوپلینگ شیکاگو
| گروه محصول | نوع اتصال | محدوده سایز | استاندارد |
|---|---|---|---|
| 5001-01 | کوپلینگ چنگکی، سرشیلنگی (Hose Shank) | ۳/۸″ تا ۱″ | — |
| 5001-11 | کوپلینگ چنگکی، سرشیلنگی (Hose Shank) | ۱/۴″ تا ۱٫۱/۴″ | PN 10bar، DIN 3483 |
| 5001-02 | کوپلینگ چنگکی، رزوه نر (Male Thread) | ۳/۸″M تا ۱″M | — |
| 5001-12 | کوپلینگ چنگکی، رزوه نر (Male Thread) | ۱/۴″M تا ۱٫۱/۴″M | PN 10bar، DIN 3482 |
| 5001-03 | کوپلینگ چنگکی، رزوه ماده (Female Thread) | ۳/۸″F تا ۱″F | — |
| 5001-13 | کوپلینگ چنگکی، رزوه ماده (Female Thread) | ۱/۴″F تا ۱٫۱/۴″F | PN 10bar، DIN 3483 |
| 5001-04 | واشر آببندی مشکی (Seal for Air) | مطابق سایز کوپلینگ | — |
| 5001-17 | کوپلینگ چنگکی سهراهی (Three-Way) | ۳/۴″ و ۱″ | PN 10bar، DIN 3489 |
به زبان ساده: این کوپلینگ در بازار ایران با نامهای «کوپلینگ کمپرسوری»، «کوپلینگ شیکاگو» و «کوپلینگ چنگکی» شناخته میشود و از نظر ابعادی و عملکردی معادل خانواده Claw Coupling کاتالوگهای بینالمللی است؛ در استعلام کافی است سمت اتصال (سرشیلنگی / رزوه نر / رزوه ماده / سهراهی) و سایز مورد نیاز را اعلام کنید.
طرح فنی انواع اتصال
سه نوع رایج سمت اتصال کوپلینگ چنگکی (نیمه شیکاگو)، مطابق گروههای محصول جدول بالا:
رزوه ماده (Female Thread) — گروه ۵۰۰۱-۰۳ / ۵۰۰۱-۱۳
رزوه نر (Male Thread) — گروه ۵۰۰۱-۰۲ / ۵۰۰۱-۱۲
سرشیلنگی (Hose Shank) — گروه ۵۰۰۱-۰۱ / ۵۰۰۱-۱۱
کاتالوگ فنی
کاتالوگ فنی کوپلینگ کمپرسوری شیکاگو از طریق تماس با واحد فروش قابل دریافت است.
