اتصالات ORFS و فلنج Code 61/62 با نامهای رایج بازار: کاتری، کاتر پیلاری، لیفتراکی، OTFS
اتصال با آببندی اورینگ تخت (ORFS / لیفتراکی) و فلنجهای متریک Code 61/62 (کاتری / کاتر پیلاری) کلاس فشار ۳۰۰۰ و ۶۰۰۰ psi، در انواع راست، خم ۹۰ درجه و ۴۵ درجه — رایج در تجهیزات کاترپیلار و ماشینآلات سنگین.
معرفی
اتصالات ORFS (O-Ring Face Seal) با آببندی اورینگ تخت مطابق استاندارد ISO 8434-3، برای کاربردهای فشار بالا و نشتیبندی مطمئن استفاده میشوند؛ در بازار ایران این اتصال با نامهای محلی «لیفتراکی» و «OTFS» نیز شناخته میشود. در سایزهای بزرگتر و فشارهای بسیار بالا، اتصال فلنجی متریک مطابق SAE J518 (Code 61 برای کلاس فشار ۳۰۰۰ psi و Code 62 برای کلاس فشار ۶۰۰۰ psi) جایگزین اتصال رزوهای میشود؛ این خانواده اتصال فلنجی در بازار ایران معمولاً با نامهای «کاتری» و «کاتر پیلاری» (برگرفته از کاربرد گسترده در ماشینآلات کاترپیلار) شناخته میشود. هر دو خانواده اتصال در انواع راست (Straight)، خم ۹۰ درجه (90° Swept) و خم ۴۵ درجه (45° Swept) موجودند. توسعه تجارت سیالات هر دو نوع اتصال را در کنار سایر استانداردها تأمین میکند.
صنایع مصرفکننده
جدول گشتاور مونتاژ ORFS (ISO 8434-3)
| سایز | Dash | گشتاور (Nm) |
|---|---|---|
| ۹/۱۶″ | -۶ | ۱۵ |
| ۱۱/۱۶″ | -۹ | ۲۰ |
| ۱۳/۱۶″ | -۱۱ | ۲۶ |
| ۱″ | -۱۳ | ۳۱ |
| ۱٫۳/۱۶″ | -۱۴ | ۳۶ |
| ۱٫۷/۱۶″ | -۱۵ | ۴۱ |
| ۱٫۱۱/۱۶″ | -۲۱ | ۴۶ |
| ۲٫۱/۲″ | -۳۲ | ۵۱ |
جدول سایز شلنگخور اتصال ORFS Swivel Female
در انتخاب اتصال ORFS/لیفتراکی، «سایز شلنگخور» (قطر داخلی شلنگ که اتصال روی آن پرس میشود) مبنای اصلی انتخاب است، نه فقط سایز رزوه؛ جدول زیر تناظر سایز شلنگ، Dash و رزوه استاندارد را نشان میدهد:
| کد قطعه | سایز شلنگ (Dash) | قطر شلنگخور (اینچ) | رزوه (Thread) | Hex (mm) | طول C (mm) |
|---|---|---|---|---|---|
| X04LORF04 | -4 | ۱/۴″ | 9/16″-18 | 19 | 20 |
| X06LORF04 | -4 | ۱/۴″ | 11/16″-16 | 22 | 23 |
| X06LORF06 | -6 | ۳/۸″ | 11/16″-16 | 22 | 18 |
| X08LORF06 | -6 | ۳/۸″ | 13/16″-16 | 27 | 25 |
| X08LORF08 | -8 | ۱/۲″ | 13/16″-16 | 27 | 26 |
| X10LORF08 | -8 | ۱/۲″ | 1″-14 | 30 | 30 |
| X12LORF08 | -8 | ۱/۲″ | 1.3/16″-14 | 36 | 27 |
| X10LORF10 | -10 | ۵/۸″ | 1″-14 | 30 | 31 |
| X12LORF10 | -10 | ۵/۸″ | 1.3/16″-14 | 36 | 31 |
| X12LORF12 | -12 | ۳/۴″ | 1.3/16″-14 | 36 | 31 |
| X16LORF16 | -16 | ۱″ | 1.7/16″-12 | 41 | 35 |
| X20LORF20 | -20 | ۱٫۱/۴″ | 1.11/16″-12 | 50 | 40 |
| X24LORF24 | -24 | ۱٫۱/۲″ | 2″-12 | 60 | 41 |
جدول گشتاور فلنج متریک (SAE J518) — Code 61 / Code 62
| سایز (DN) | Dash | گشتاور Code 61 - ۳۰۰۰psi (Nm) | گشتاور Code 62 - ۶۰۰۰psi (Nm) |
|---|---|---|---|
| ۱/۲″ | -۸ | ۱۷ | ۱۷ |
| ۳/۴″ | -۱۲ | ۲۵ | ۲۹ |
| ۱″ | -۱۶ | ۳۱ | ۴۶ |
| ۱٫۱/۴″ | -۲۰ | ۴۰ | ۶۸ |
| ۱٫۱/۲″ | -۲۴ | ۵۲ | ۱۲۵ |
| ۲″ | -۳۲ | ۶۰ | ۲۰۸ |
| ۲٫۱/۲″ | -۴۰ | ۸۵ | — |
جدول ابعاد فلنج راست Code 61 (SAE 3000 psi) — قطر فلنج D
ستون D قطر بیرونی صفحه فلنج (mm) است و مبنای انتخاب اورینگ و پیچهای نصب فلنج روی بلوک هیدرولیک یا شیر است؛ بدون تطابق دقیق D، فلنج روی محل نصب نمینشیند.
| سایز شلنگ (Dash) | قطر شلنگخور | سایز فلنج | D — قطر فلنج (mm) | C — طول (mm) |
|---|---|---|---|---|
| -8 | ۱/۲″ | ۱/۲″ | 30.2 | 46 |
| -8 | ۱/۲″ | ۳/۴″ | 38.1 | 47 |
| -12 | ۳/۴″ | ۳/۴″ | 38.1 | 48 |
| -12 | ۳/۴″ | ۱″ | 44.5 | 51 |
| -16 | ۱″ | ۱″ | 44.5 | 52 |
| -16 | ۱″ | ۱٫۱/۴″ | 50.8 | 57 |
| -20 | ۱٫۱/۴″ | ۱٫۱/۴″ | 50.8 | 58 |
| -20 | ۱٫۱/۴″ | ۱٫۱/۲″ | 60.3 | 68 |
| -24 | ۱٫۱/۲″ | ۱٫۱/۲″ | 60.3 | 68 |
| -24 | ۱٫۱/۲″ | ۲″ | 71.4 | 71 |
| -32 | ۲″ | ۲″ | 71.4 | 71 |
جدول ابعاد فلنج راست Code 62 (SAE 6000 psi) — قطر فلنج D
| سایز شلنگ (Dash) | قطر شلنگخور | سایز فلنج | D — قطر فلنج (mm) | C — طول (mm) |
|---|---|---|---|---|
| -12 | ۳/۴″ | ۳/۴″ | 41.3 | 54 |
| -12 | ۳/۴″ | ۱″ | 47.6 | 60 |
| -16 | ۱″ | ۱″ | 47.6 | 61 |
| -16 | ۱″ | ۱٫۱/۴″ | 54.0 | 68 |
| -20 | ۱٫۱/۴″ | ۱٫۱/۴″ | 54.0 | 70 |
| -20 | ۱٫۱/۴″ | ۱٫۱/۲″ | 63.5 | 76 |
| -24 | ۱٫۱/۲″ | ۱٫۱/۲″ | 63.5 | 76 |
| -24 | ۱٫۱/۲″ | ۲″ | 79.4 | 85 |
| -32 | ۲″ | ۲″ | 79.4 | 85 |
کاربرد در ماشینآلات سنگین (کاترپیلار و مشابه)

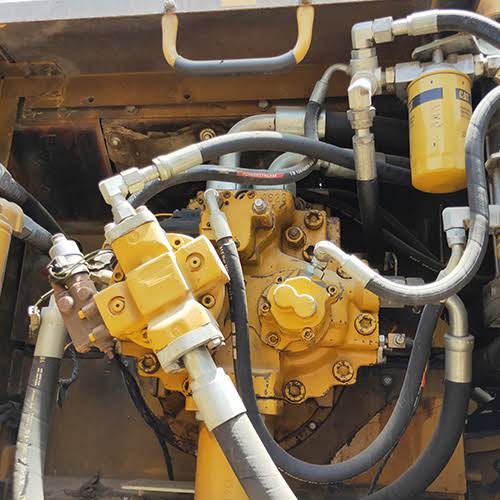

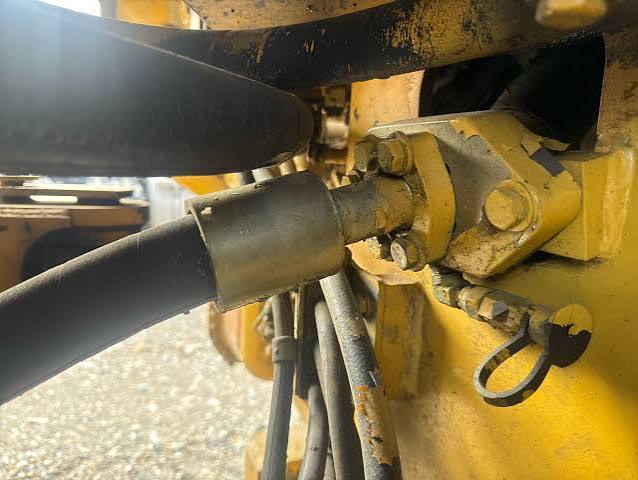

اتصالات فلنجی Code 61/62 به دلیل استحکام بالا و نشتیبندی مطمئن در فشارهای بالا، بهطور گسترده روی سیستم هیدرولیک ماشینآلات راهسازی و معدنی — از جمله بیل مکانیکی و لودرهای کاترپیلار — استفاده میشوند و به همین دلیل در بازار به «اتصال کاتری» یا «کاتر پیلاری» معروف شدهاند. تصاویر زیر نمونه واقعی این نوع اتصال روی خطوط هیدرولیک ماشینآلات صنعتی را نشان میدهد:

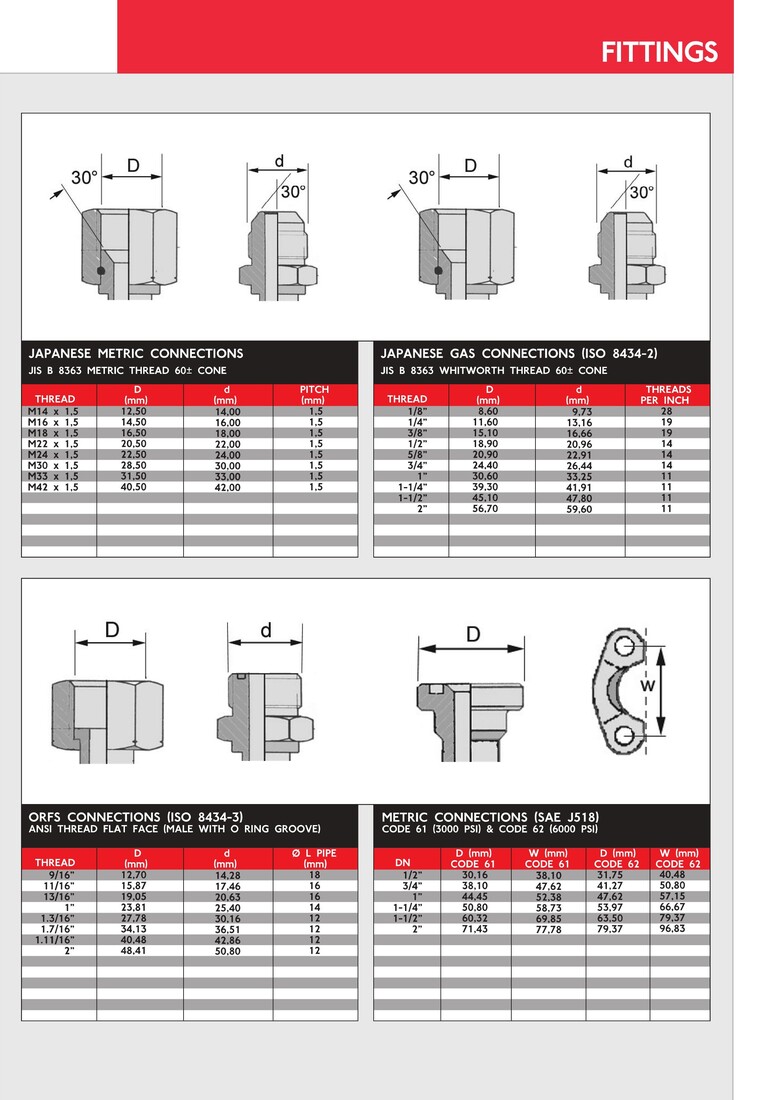

کاتالوگ فنی
جدول کامل تبدیل شیلنگ به فرول، مشخصات کریمپ و اسکایو برای این نوع اتصال از طریق تماس با واحد فروش قابل دریافت است.
