اتصالات BSP (BS 5200)
اتصالات پرسی با رزوه گاز بریتانیایی (British Standard Pipe)، مطابق استاندارد BS 5200.
معرفی
اتصالات BSP (British Standard Pipe) با رزوه گاز بریتانیایی، از استانداردهای رایج اتصال هیدرولیک در تجهیزات و ماشینآلات با ریشه طراحی اروپایی است و مطابق استاندارد BS 5200 تولید میشود. توسعه تجارت سیالات این اتصالات را در جنس فولاد کربنی آبکاریشده با روی یا استیل ضدزنگ، در محدوده سایز Dash -2 (۱/۸ اینچ) تا Dash -32 (۲ اینچ) تأمین میکند.
صنایع مصرفکننده
جدول گشتاور مونتاژ BSP (BS 5200)
| سایز | Dash | گشتاور (Nm) |
|---|---|---|
| ۱/۸″ | -۲ | ۱۵ |
| ۱/۴″ | -۴ | ۲۰ |
| ۳/۸″ | -۶ | ۳۱ |
| ۱/۲″ | -۸ | ۳۶ |
| ۵/۸″ | -۱۰ | ۴۱ |
| ۳/۴″ | -۱۲ | ۴۶ |
| ۱″ | -۱۶ | ۵۷ |
| ۱٫۱/۴″ | -۲۰ | ۶۵ |
| ۱٫۱/۲″ | -۲۴ | ۷۴ |
| ۲″ | -۳۲ | ۸۶ |
به زبان ساده: اتصالات BSP در دو نوع رزوهی مخروطی (BSPT، خودش آببند میشود) و رزوه استوانهای (BSPP، نیاز به اورینگ یا واشر دارد) عرضه میشوند؛ اشتباهگرفتن این دو نوع، رایجترین علت نشتی در تجهیزات وارداتی اروپایی است — پیش از سفارش حتماً نوع دقیق رزوه را مشخص کنید.
جدول ابعاد کامل BSP

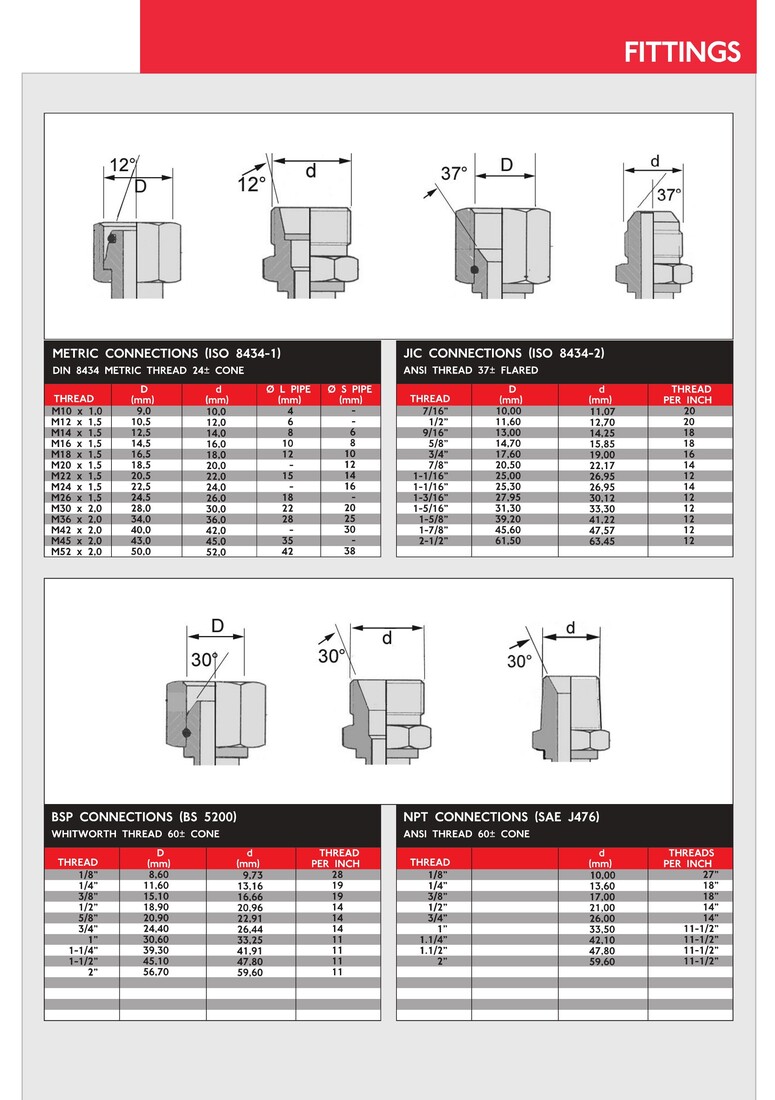

جدول کامل ابعاد استاندارد BSP (BS 5200) به همراه NPT و سایر استانداردهای مرتبط، در تصویر کاتالوگ فنی زیر ارائه شده است:
کاتالوگ فنی
جدول کامل تبدیل شیلنگ به فرول، مشخصات کریمپ و اسکایو برای این نوع اتصال از طریق تماس با واحد فروش قابل دریافت است.
