فلنج، اتصال چکشخور (هامر یونیون) و تجهیزات ابزار دقیق
فلنج صنعتی، اتصال چکشخور (Hammer Union) برای خطوط فشار بالای حفاری و اتصالات ابزار دقیق برای تجهیزات کنترل فرآیند.
معرفی دسته محصول
توسعه تجارت سیالات دو خانواده اصلی از این دسته را تأمین میکند: فلنج صنعتی مطابق استاندارد ASME/ANSI B16.5 برای اتصال خط لوله، شیرآلات و تجهیزات فرآیندی (از جمله اتصال به خطوط ابزار دقیق)، و اتصال چکشخور (هامر یونیون) برای خطوط سیار فشار بالای عملیات نفت و گاز.
فلنجها در پالایشگاهها، پتروشیمیها و خطوط انتقال نفت و گاز، رایجترین روش اتصال قابلبازکردن بین دو قطعه از خط لوله، شیرآلات، پمپ یا تجهیزات فرآیندی هستند و بر خلاف اتصال جوشی، امکان بازرسی، تعمیر و تعویض تجهیز را بدون قطع کامل خط فراهم میکنند. اتصال چکشخور (Hammer Union) در مقابل، برای خطوط سیار و موقت با فشار بالا — مانند خطوط سیمانکاری، اسیدکاری و کنترل چاه در عملیات حفاری — طراحی شده که باید بهسرعت و بدون ابزار پیچومهره باز و بسته شوند؛ آببندی این اتصال از نوع فلز-به-فلز است و با ضربه چکش روی بالهای اتصال محکم میشود.
مشخصات مرجع صنعتی — ردههای فشاری فلنج مطابق ASME B16.5
استاندارد ASME B16.5 ردهبندی فلنجهای صنعتی را در کلاسهای فشاری بدونبعد (Class) تعریف میکند؛ فشار مجاز واقعی هر کلاس به جنس فلنج و دمای کارکرد بستگی دارد. جدول زیر فشار مجاز تقریبی هر کلاس در دمای محیط، برای فولاد کربنی گروه ۱٫۱ (نظیر ASTM A105) را نشان میدهد.
| کلاس فشاری (Class) | فشار مجاز تقریبی در دمای محیط |
|---|---|
| Class 150 | حدود ۲۸۵ psi (۱۹٫۶ بار) |
| Class 300 | حدود ۷۴۰ psi (۵۱ بار) |
| Class 600 | حدود ۱۴۸۰ psi (۱۰۲ بار) |
| Class 900 | حدود ۲۲۲۰ psi (۱۵۳ بار) |
| Class 1500 | حدود ۳۷۰۵ psi (۲۵۵ بار) |
| Class 2500 | حدود ۶۱۷۰ psi (۴۲۵ بار) |

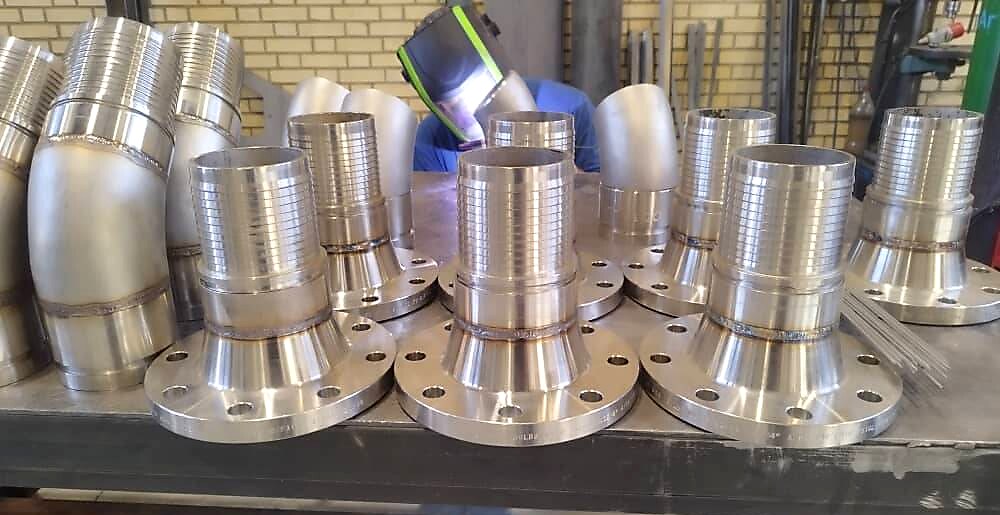

فلنجهای تأمینی شرکت در انواع اسلیپون (Slip-On)، جوشی گلودار (Weld Neck)، کور (Blind)، سوکتی (Socket Weld) و رزوهای (Threaded) و در سایزهای NPS ۱/۲″ تا ۲۴″ عرضه میشوند.
مشخصات مرجع صنعتی — ردهبندی فیگ اتصالات چکشخور (Hammer Union)

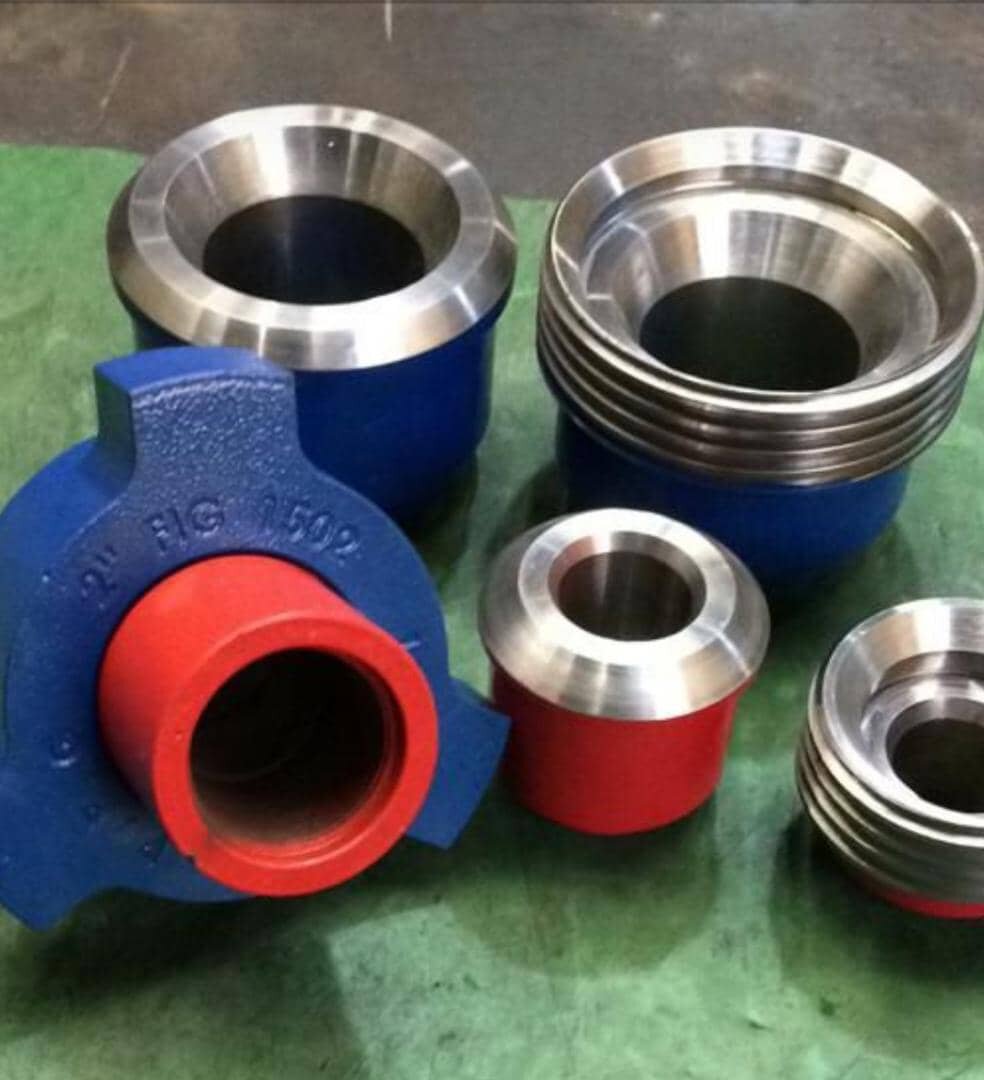

اتصالات چکشخور مطابق استاندارد API 6A و با شماره «فیگ» (Figure) ردهبندی میشوند که هر عدد، هندسه اتصال و رده فشاری آن را مشخص میکند. جدول زیر رایجترین فیگهای مصرفی در صنعت نفت و گاز را نشان میدهد.
| فیگ (Figure) | فشار کاری سرد (CWP) | کاربرد رایج |
|---|---|---|
| Fig 100 / 200 | تا ۲۰۰۰ psi (۱۳۸ بار) | خطوط فشار پایین سیال |
| Fig 206 | تا ۱۵۰۰۰ psi (۱۰۳۴ بار) | خطوط استاندارد و سرویس ترش (Sour Service) |
| Fig 602 | تا ۶۰۰۰ psi (۴۱۴ بار) | خطوط سیمانکاری و اسیدکاری |
| Fig 1002 | تا ۱۰۰۰۰ psi (۶۹۰ بار) | خطوط فشار بالای سیمانکاری و تحریک چاه |
| Fig 1502 | تا ۱۵۰۰۰ - ۲۰۰۰۰ psi (۱۰۳۴ - ۱۳۷۹ بار) | خطوط فشار فوقبالای سیمانکاری، فرک و کنترل چاه |
| Fig 2002 | تا ۲۰۰۰۰ psi (۱۳۷۹ بار) | خطوط فشار فوقبالای تحریک چاه (Well Stimulation) |
- آببندی: فلز-به-فلز، بدون نیاز به اورینگ در بیشتر مدلها.
- باز و بسته شدن: با ضربه چکش روی بالهای اتصال (Wing)، بدون نیاز به ابزار پیچومهره.
- تعویضپذیری: اتصالات مطابق API 6A با محصولات مشابه سایر سازندگان معتبر جهانی قابل تعویض هستند.
انتخاب بر اساس نوع کاربرد
هر یک از این محصولات، صفحه اختصاصی خود را با مشخصات فنی کامل دارد.
کاتالوگ فنی
کاتالوگ فنی فلنج، اتصال چکشخور و اتصالات ابزار دقیق از طریق تماس با واحد فروش قابل دریافت است.
درخواست کاتالوگ فنیدرخواست استعلام
این سایت فروشگاه اینترنتی نیست و درخواستی بهصورت خودکار از طریق سایت ثبت نمیشود؛ سریعترین راه، ارسال مشخصات از طریق واتساپ است؛ یا مستقیماً با شمارههای زیر تماس بگیرید.
سایز، استاندارد و کلاس فشاری مورد نیاز را از طریق تماس یا ایمیل ارسال کنید.
