اتصالات، شلنگ و شیرهای پنوماتیک
اتصالات سریع پنوماتیک، شلنگ هوای فشرده و شیرهای کنترل برای مدارهای فرمان پنوماتیک صنعتی.
معرفی دسته محصول
این دسته شامل سه گروه محصول مکمل برای تجهیز مدارهای فرمان پنوماتیک صنعتی است: اتصالات سریع پنوماتیک (Push-to-Connect)، شلنگ پنوماتیک (PU Tubing) برای انتقال هوای فشرده بین اجزای مدار، و شیرهای کنترل (دستی، سلونوئیدی و اضطراری). توسعه تجارت سیالات این سه گروه را بهصورت مکمل یکدیگر برای تجهیز کامل پنلهای فرمان پنوماتیک تأمین میکند.
مدار فرمان پنوماتیک، بخشی از سامانه اتوماسیون صنعتی است که با هوای فشرده (معمولاً ۶ تا ۱۰ بار) شیرها، جکها و اکچویتورهای پنوماتیکی خط تولید را فرمان میدهد. طراحی صحیح این مدار نیازمند سازگاری ابعادی بین سه جزء اصلی است: قطر و رده فشاری شلنگ، سایز و استاندارد اتصال سریع، و رابط نصب شیر (Sub-base یا NAMUR) روی اکچویتور — ناسازگاری هر یک از این سه، باعث افت فشار یا نشتی در مدار میشود.
مشخصات مرجع صنعتی — استانداردهای بینالمللی مدار فرمان پنوماتیک
جدول زیر استانداردهای بینالمللی مرجع هر یک از اجزای مدار فرمان پنوماتیک را نشان میدهد؛ این استانداردها مبنای کاتالوگهای فنی برندهای شناختهشده جهانی نظیر Parker (سری Legris/Prestolok)، Festo و SMC نیز هستند.
| جزء مدار | استاندارد مرجع | کاربرد |
|---|---|---|
| اتصالات سریع پنوماتیک | ISO 6150 (رزوه) و طراحی رایج Push-to-Connect | اتصال بدون ابزار شلنگ به اجزای مدار |
| شلنگ پنوماتیک (PU Tubing) | ابعاد متریک رایج (مانند ۴×۶، ۶×۸، ۸×۱۰ میلیمتر) | انتقال هوای فشرده بین اجزای مدار فرمان |
| شیر سابپلیت صنعتی | ISO 5599-1 (ردههای D1، D2، D3) | نصب شیرهای کنترل مسیر روی منیفولد |
| رابط نصب سلونوئید روی اکچویتور | VDI/VDE 3845 (رابط NAMUR) + ISO 5211 (اتصال مکانیکی محور) | نصب سلونوئید و لیمیتسوئیچ روی اکچویتورهای چرخشی |
انتخاب بر اساس نوع کاربرد
هر یک از ردههای محصول پنوماتیک، صفحه اختصاصی خود را با مشخصات فنی کامل دارد.

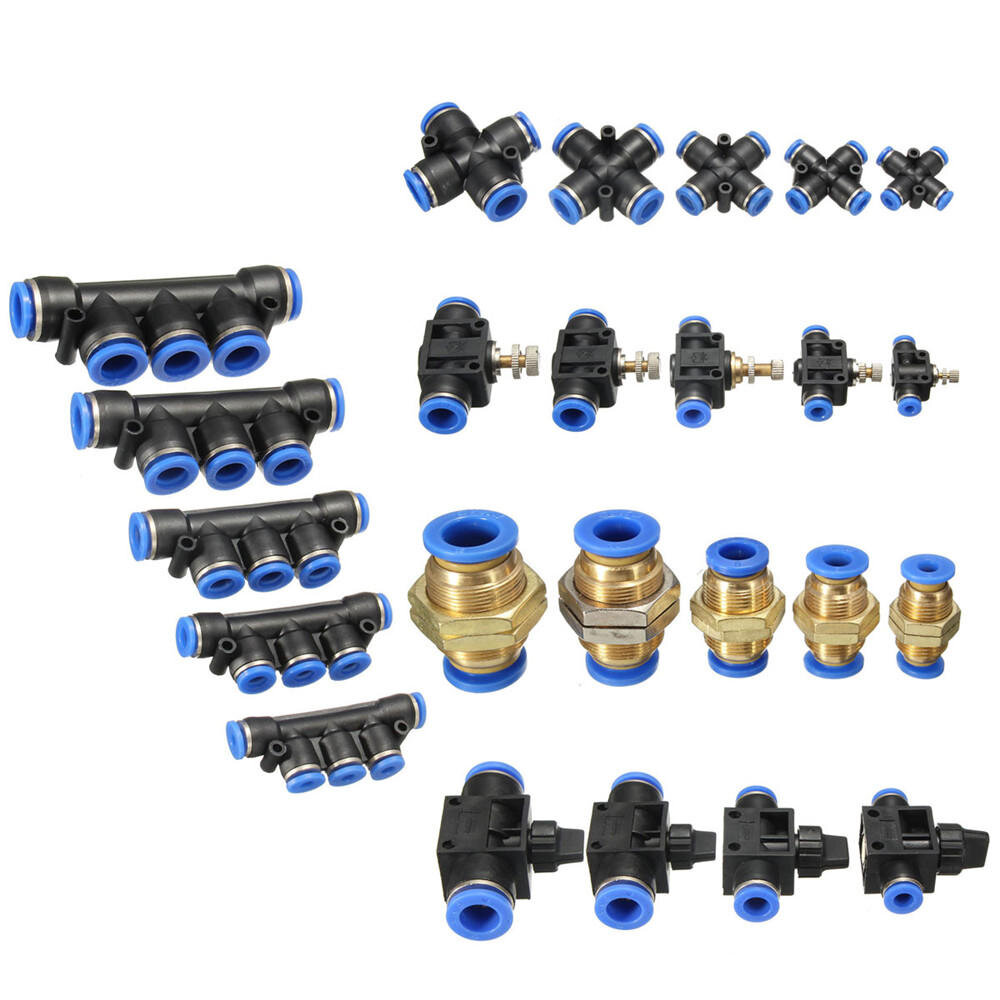

اتصالات سریع پنوماتیک
برقراری ارتباط بین شلنگ و اجزای مدار پنوماتیک بدون نیاز به ابزار خاص.
شلنگ پنوماتیک (PU Tubing)
انتقال هوای فشرده بین اجزای مدار فرمان با شلنگ پلیاورتان انعطافپذیر.

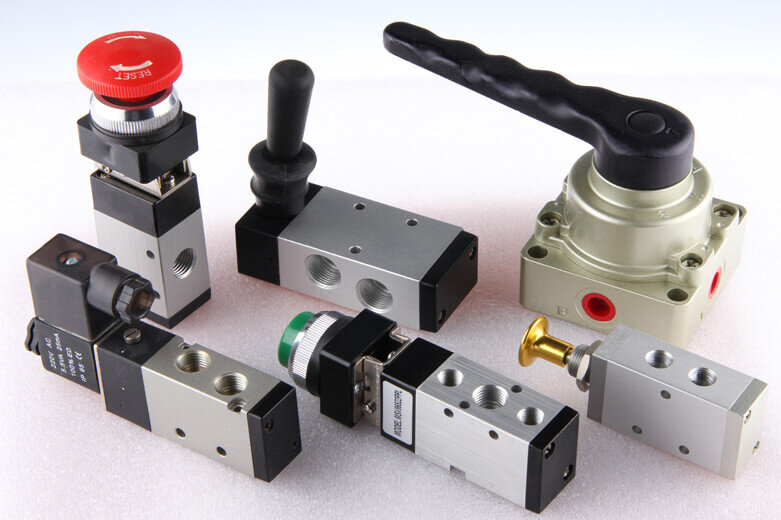

شیرهای پنوماتیک
کنترل مسیر و جریان هوای فشرده در مدارهای فرمان و اتوماسیون صنعتی.
کاتالوگ فنی
کاتالوگ فنی اتصالات، شلنگ و شیرهای پنوماتیک از طریق تماس با واحد فروش قابل دریافت است.
