نماذج من المشاريع المنفَّذة
عرض تفصيلي لنموذجين من المشاريع التي تم توريدها من قبل شركة توسعه تجارت سيالات، دون الإفصاح عن معلومات سرّية خاصة بأصحاب المشاريع والمقاولين.

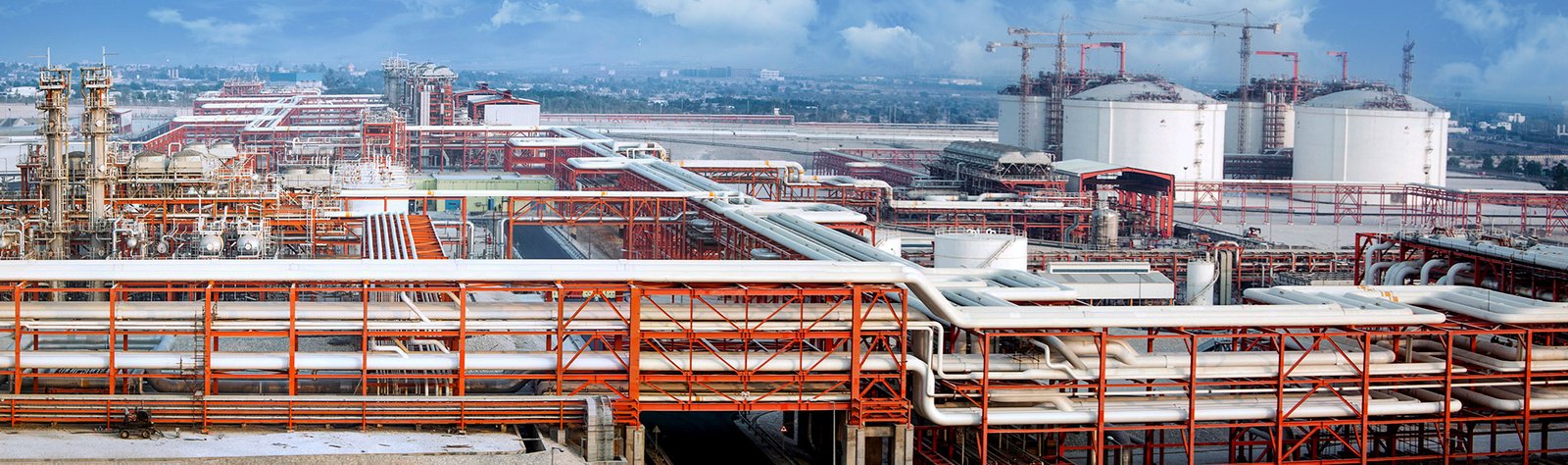

مشروع فاز ۱۲ من حقل بارس الجنوبي
توريد خراطيم ووصلات من الفولاذ المقاوم للصدأ لمحطات المرافق التابعة لمشروع التطوير الصناعي لفاز ۱۲ من حقل بارس الجنوبي.
نطاق التوريد
خراطيم ووصلات من الفولاذ المقاوم للصدأ 316 (SS316) لمحطات المياه والهواء والبخار والنيتروجين بالمشروع، بمقاس ۱ إنش.
نطاق المشروع
جزء من مشروع التطوير الصناعي لفاز ۱۲ من حقل بارس الجنوبي؛ تم توريد الأصناف للمرافق التابعة ومحطات الخدمة العامة (Utility Stations).

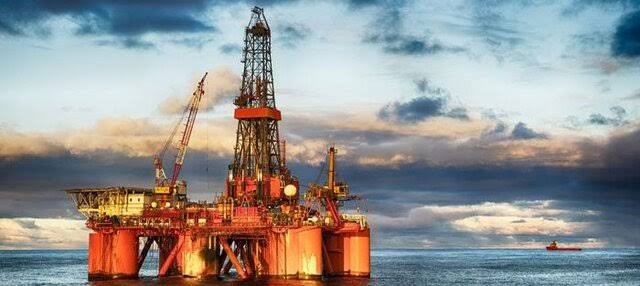

حزمة خراطيم تجهيزات منصة الحفر البحرية
توريد حزمة كاملة من الخراطيم المتخصصة للتجهيزات الملحقة بمنصة حفر بحرية (Offshore Rig)، جميعها بوصلات SS Camlock من النوع A وبطول قياسي ۵۵ متراً، ما لم يُذكر خلاف ذلك.
| الخرطوم | المقاس / المواصفات |
|---|---|
| خرطوم تسليم الإسمنت الجاف (Dry Cement Delivery Hose) | ۵ إنش، ۳۰۰ psi |
| خرطوم نقل مادة الباريت السائبة (Barite Bulk Material Handling Hose) | ۵ إنش |
| خرطوم وقود الديزل / المشتقات النفطية (Diesel Fuel/Petroleum Hose) | ۴ إنش |
| خرطوم مكش المياه العذبة (Fresh Water Suction) | ۴ إنش |
| خرطوم مكش مياه الحفر (Drill Water Suction) | ۴ إنش |
| خرطوم الزيت الأساسي (Base Oil Hose) | ۴ إنش |
| خرطوم مكش طين الحفر (Mud Suction Hose) | ۴ إنش |
| خرطوم مكش المياه المالحة/البحرية (Brine/Sea Water Suction Hose) | ۴ إنش |
| خرطوم نظام Top Drive | ۴۲۰۰ psi، بطول ۴۰ متراً |
| خرطوم عالي الضغط بوصلة FIG1502 | فئة ۱۵K، ۵۰۷۰ psi |
قدرات تنفيذية أخرى
إلى جانب المشاريع أعلاه، تُعد البنود التالية أيضاً جزءاً من السجل التنفيذي والتوريد الفعلي للشركة لمنصات الحفر والوحدات الصناعية.
خرطوم مكش الآبار العميقة (Deep Well Hose)
خرطوم مكش مقاوم للمياه المالحة، بمقاس ۴ إنش (DN100)، جسم من الفولاذ المقاوم للصدأ 316، وصلة Victaulic/ASME150RF، لعمليات منصات الحفر والمنصات البحرية.
خرطوم اهتزاز منصة الحفر (Vibration Hose)
خرطوم ۴ إنش، ضغط تشغيل ۵۰۰۰ psi (مُختبر حتى ۷۵۰۰ psi)، وفق API Spec 7K مستوى FSL-1، بوصلة Hammer Union FIG1003 وطوق أمان.
خرطوم هيدروليكي لوحدة الفك (Break Out Unit)
خرطوم هيدروليكي ۳/۴ و۱ إنش، ضغط تشغيل ۴۰۰۰ psi، وفق SAE 100R12 / EN 856 R12 / ISO 3862-R12، يُورَّد بالمتر لوحدة الفك بمنصة الحفر.
خرطوم هواء وهيدروليك لوحدة تمديد الأنابيب (Tubing)
خرطوم هواء بتسليح سلكي مزدوج (مقاسات ۵/۸ و۱/۲ و۱ إنش، ۴۰ بار) إلى جانب خرطوم هيدروليكي ۱ إنش (۲۵۰ بار) و۱-۱/۴ إنش (۱۲۵ بار) بوصلات دوّارة JIC/BSP، ويُختبر تحت الضغط بحضور مفتش من طرف ثالث.
فيرول كبس هيدروليكي مستقل
توريد فيرول كبس (Crimp Ferrule) هيدروليكي بمقاسات ۱/۴ إلى ۲ إنش، كقطعة غيار مستقلة لوحدات التجميع والصيانة بمنصات الحفر.
صمامات وأجهزة قياس دقيقة لمنصة الحفر
صمام كروي من الفولاذ المقاوم للصدأ 304/316 (مقاس ۱ إلى ۳ إنش)، وصمام أمان (Safety Relief Valve) ومقياس ضغط صناعي وفق ISO 4126 وEN 837، وصمام سولينويد لتجهيزات تحلية المياه.
