الاختبار الهيدروستاتيكي للخرطوم وفق معياري ISO 1402 وISO 7751

ما هو الاختبار الهيدروستاتيكي؟

الاختبار الهيدروستاتيكي (Hydrostatic Test / Proof Pressure Test) هو طريقة يتم فيها ملء الخرطوم أو مجموعة الخرطوم بالماء وتعريضها لضغط أعلى من ضغط التشغيل المسموح به — عادةً بنسبة محددة إلى ضغط التشغيل — ويُحافظ على هذا الضغط لمدة زمنية معينة للتأكد من عدم وجود تسرب أو تشوه غير مسموح به أو انفجار أو تلف في طبقات التسليح أو الوصلات. يُعد هذا الاختبار جزءًا أساسيًا من عملية تصنيع ومراقبة جودة خراطيم الهيدروليك والصناعة، وكذلك من الفحص الدوري للخراطيم أثناء الخدمة — خاصة في التطبيقات الحرجة مثل التحكم بالبئر وأنظمة BOP.

المعيار المرجعي: ISO 1402

تم تعريف طريقة تنفيذ الاختبار الهيدروستاتيكي القياسية لخراطيم ومجموعات الخراطيم المطاطية والبلاستيكية في المعيار الدولي ISO 1402 — «Rubber and plastics hoses and hose assemblies — Hydrostatic testing» (الخراطيم المطاطية والبلاستيكية ومجموعات الخراطيم — الاختبار الهيدروستاتيكي). يحدد هذا المعيار طريقة تطبيق الضغط، ومعدل زيادة الضغط، ومدة الاحتفاظ بضغط الاختبار، وكيفية قياس تغيّر طول الخرطوم تحت الضغط، ومعايير القبول والرفض. كما تشير معايير المنتجات مثل SAE 100R وEN 856/857 وAPI 16C صراحةً إلى ISO 1402 (أو ما يعادله من المعايير الوطنية) لكل فئة خرطوم، وتحدد نسبة ضغط الاختبار إلى ضغط التشغيل (Test Pressure Ratio) لتلك الفئة — عادةً ما بين ۱٫۵ إلى ۲ ضعف ضغط التشغيل، حسب الفئة والتطبيق.

معيار مكمّل: ISO 7751 (نسبة ضغط الاختبار)

إلى جانب ISO 1402 الذي يحدد طريقة تنفيذ الاختبار نفسها، يحدد معيار ISO 7751 — «Rubber and plastics hoses and hose assemblies — Ratios of proof and burst pressure to maximum working pressure» (نسب ضغط الاختبار وضغط الانفجار إلى الحد الأقصى لضغط التشغيل) لكل خرطوم، مضاعف ضغط التشغيل الأقصى الذي يجب أن يكون عليه ضغط الاختبار (Proof Pressure) والحد الأدنى المسموح به لضغط الانفجار. بعبارة أخرى، يصف ISO 1402 «كيفية» تنفيذ الاختبار، بينما يوفر ISO 7751 «النسبة» أي رقم ضغط الاختبار الواجب تطبيقه ضمن تلك الطريقة؛ ويُستخدم المعياران عادةً معًا ويُشار إليهما جنبًا إلى جنب في شهادات اختبار الخراطيم.

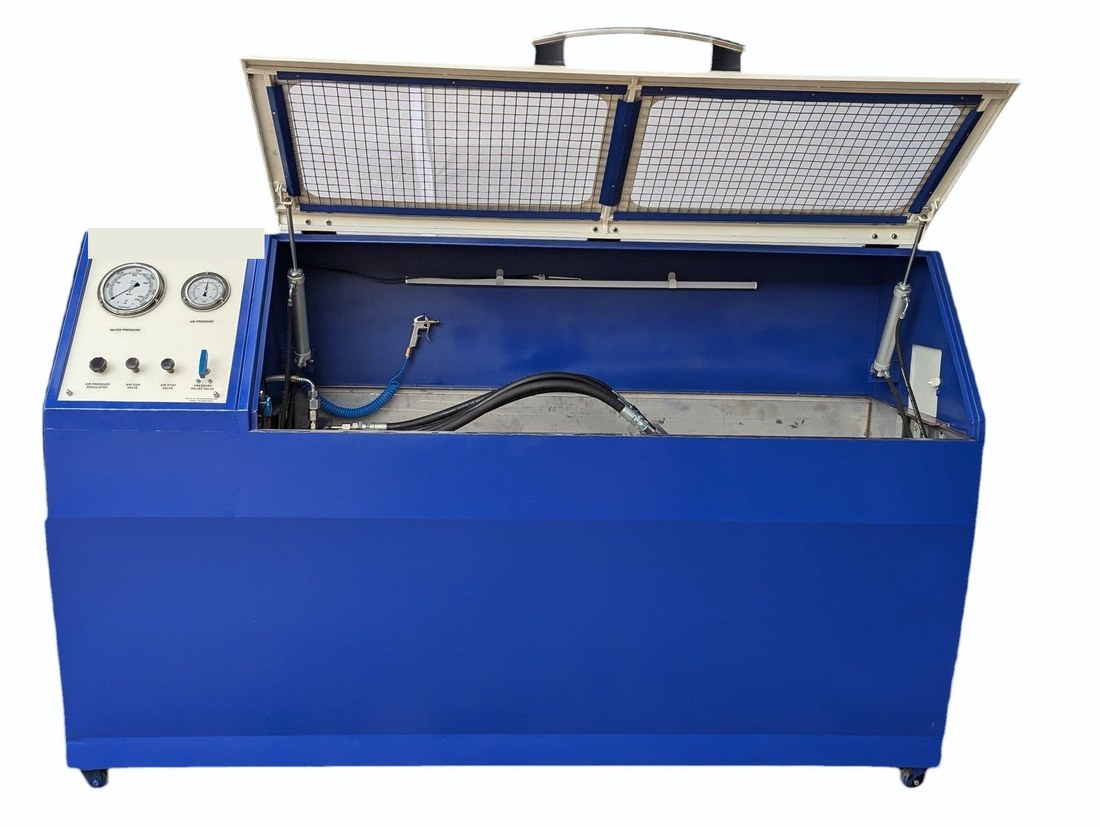

نموذج لجهاز اختبار هيدروستاتيكي ونيوماتيكي للخرطوم مزوّد بمقاييس ضغط الماء/الهواء وصمامات تنظيم الضغط (صورة توضيحية).

لماذا يُعد طول الخرطوم مهمًا في الاختبار الهيدروستاتيكي؟

يؤثر طول العينة أو مجموعة الخرطوم قيد الاختبار بشكل مباشر على دقة وموثوقية نتيجة الاختبار:

• قياس تغيّر الطول تحت الضغط: تتعرض الخراطيم المسلّحة بالأسلاك أو الألياف لتغيّر طفيف في الطول عند التعرض للضغط (عادةً في نطاق يتراوح تقريبًا بين ۴٪- و۲٪+ من الطول الأصلي، حسب التركيب). يُعد هذا التغيّر أحد المعايير الرقابية المهمة في ISO 1402، ويتطلب قياسه بدقة طولًا كافيًا للعينة؛ فالعينة القصيرة جدًا تزيد من خطأ القياس وقد لا تُظهر التغيّر الفعلي في الطول بشكل صحيح.
• الكشف عن العيوب التراكمية في طبقة التسليح: قد لا تظهر عدم انتظام زاوية التسليح السلكي، أو التباعد بين خيوط التسليح، أو العيوب الموضعية في طبقات التسليح إلا في أطوال أطول من الخرطوم (وليس في قطعة اختبار قصيرة)؛ فاختبار الطول الكامل للمجموعة يمنح ثقة أكبر في سلامة البنية على طول الخرطوم بأكمله.
• محاكاة ظروف التركيب الفعلية: بالنسبة لمجموعات الخراطيم الجاهزة (Hose Assembly)، يجب إجراء الاختبار على الطول الفعلي المستخدم في المشروع، لأن سلوك الخرطوم تحت الضغط — خاصة في المسارات ذات الانحناء — يعتمد على الطول والهندسة الفعلية لمسار التركيب.

الشروط العامة للخرطوم أثناء الاختبار

• إزالة كاملة للهواء المحتجز: قبل تطبيق ضغط الاختبار، يجب تفريغ الخرطوم تمامًا من الهواء وملؤه بالماء؛ فوجود هواء محتجز في نظام الاختبار الهيدروستاتيكي أمر خطير بسبب قابلية الهواء للانضغاط — وفي حال فشل الخرطوم، يمكن أن تتحرر الطاقة المخزنة في الهواء المضغوط بشكل مفاجئ وخطير.
• ترتيب مستقيم بالكامل (دون انحناء): وفق طريقة ISO 1402 — خصوصًا عند قياس تغيّر طول الخرطوم تحت الضغط — يجب ترتيب الخرطوم بشكل مستقيم تمامًا وأفقيًا على سطح مستوٍ وناعم (أو دعمه على بكرات، أو تعليقه رأسيًا) بحيث يتمكن من التمدد والانكماش بحرية تحت الضغط دون أي قيد. فانحناء الخرطوم أثناء الاختبار يحد من هذا التمدد الطبيعي وقد يشوّه كلًا من قياس تغيّر الطول وكشف التسرب أو التشوّه. يجب عدم الخلط بين هذا الأمر ونصف قطر الانحناء المسموح به للخرطوم (R min) أثناء التركيب والتشغيل الفعلي، فذلك قيد منفصل يخص ظروف التشغيل وليس هندسة اختبار الضغط الهيدروستاتيكي.
• وصلات صحيحة وكبس قياسي: يجب تجميع الوصلات في طرفي الخرطوم وفق التعليمات الفنية للشركة المصنّعة وباستخدام معدات كبس معايرة؛ فالوصلة غير المناسبة قد تنفصل تحت ضغط الاختبار وتؤدي إلى نتيجة خاطئة (فشل كاذب).
• زيادة الضغط تدريجيًا: يجب زيادة الضغط بشكل تدريجي ومتحكم به (وليس دفعة واحدة) حتى الوصول إلى ضغط الاختبار، لتجنّب الصدمة المفاجئة على بنية الخرطوم والوصلات.
• مدة الاحتفاظ بالضغط: يجب الحفاظ على ضغط الاختبار للمدة المحددة في معيار فئة الخرطوم (عادةً بين ۳۰ ثانية و۲ دقيقة) دون انخفاض ملحوظ في الضغط.
• درجة حرارة البيئة والماء: يجب تسجيل درجة حرارة ماء الاختبار والبيئة والتأكد من مطابقتها للنطاق المسموح به في المعيار؛ فدرجة الحرارة غير الاعتيادية قد تؤثر على السلوك الميكانيكي للخرطوم.
• الفحص البصري أثناء الضغط: خلال فترة الاحتفاظ بالضغط، يجب فحص الخرطوم والوصلات بصريًا للتحقق من عدم وجود تسرب أو فقاعات هواء أو تشوه موضعي أو حركة في الوصلة.

معيار القبول

يجتاز الخرطوم أو مجموعة الخرطوم الاختبار الهيدروستاتيكي بنجاح إذا لم يُلاحَظ، طوال فترة الاحتفاظ بضغط الاختبار، أي تسرب من الجسم أو الوصلات، أو انخفاض ملحوظ في الضغط، أو تشوه دائم، أو انفصال في الطبقات، أو انفجار. تُسجَّل نتيجة الاختبار عادةً في شهادة اختبار (Test Certificate) مع الرقم التسلسلي وضغط الاختبار ومدته وتاريخه لضمان إمكانية التتبع.

ملاحظة مهمة: هل يؤثر الاختبار على عمر الخرطوم المختبَر؟

وفق ISO 7751، تُختار نسبة ضغط الاختبار (عادةً ۱٫۵ إلى ۲ ضعف ضغط التشغيل) عمدًا أقل بكثير من ضغط انفجار الخرطوم؛ لذلك يُعتبر تنفيذ اختبار هيدروستاتيكي قياسي صحيح (بمعدل زيادة ضغط متحكَّم به ومدة احتفاظ محددة وفق المعيار) على خرطوم سليم غير متلف بشكل عام؛ وهذه الخاصية بالذات هي ما يجعل اختبار ۱۰۰٪ من المنتج على خط الإنتاج ممكنًا دون أن يصبح الخرطوم غير صالح للاستخدام لاحقًا. مع ذلك، من الناحية الهندسية، كل دورة تطبيق وتحرير للضغط (Pressure Cycle) — حتى ضمن النطاق المسموح به — تستهلك نظريًا جزءًا صغيرًا من عمر الكلال (Fatigue Life) للخرطوم؛ لذلك يُنصح عمليًا بـ: تحديد مدة الاحتفاظ بالضغط بما يلزم فقط للفحص وفق المعيار (وليس أكثر)، وتجنّب تكرار الاختبار على نفس العينة دون ضرورة، وإجراء الاختبارات الدورية للخراطيم قيد الخدمة (مثل خراطيم التحكم بالبئر) فقط ضمن الفواصل الزمنية التي يحددها المعيار أو الجهة المصنّعة، لا بشكل عشوائي أو متكرر.
